SDH771XL是一款高精度LED恒流驅動控制芯片，適用于85VAC~265VAC全范圍交流輸入電壓的非隔離降壓型LED恒流電源系統。

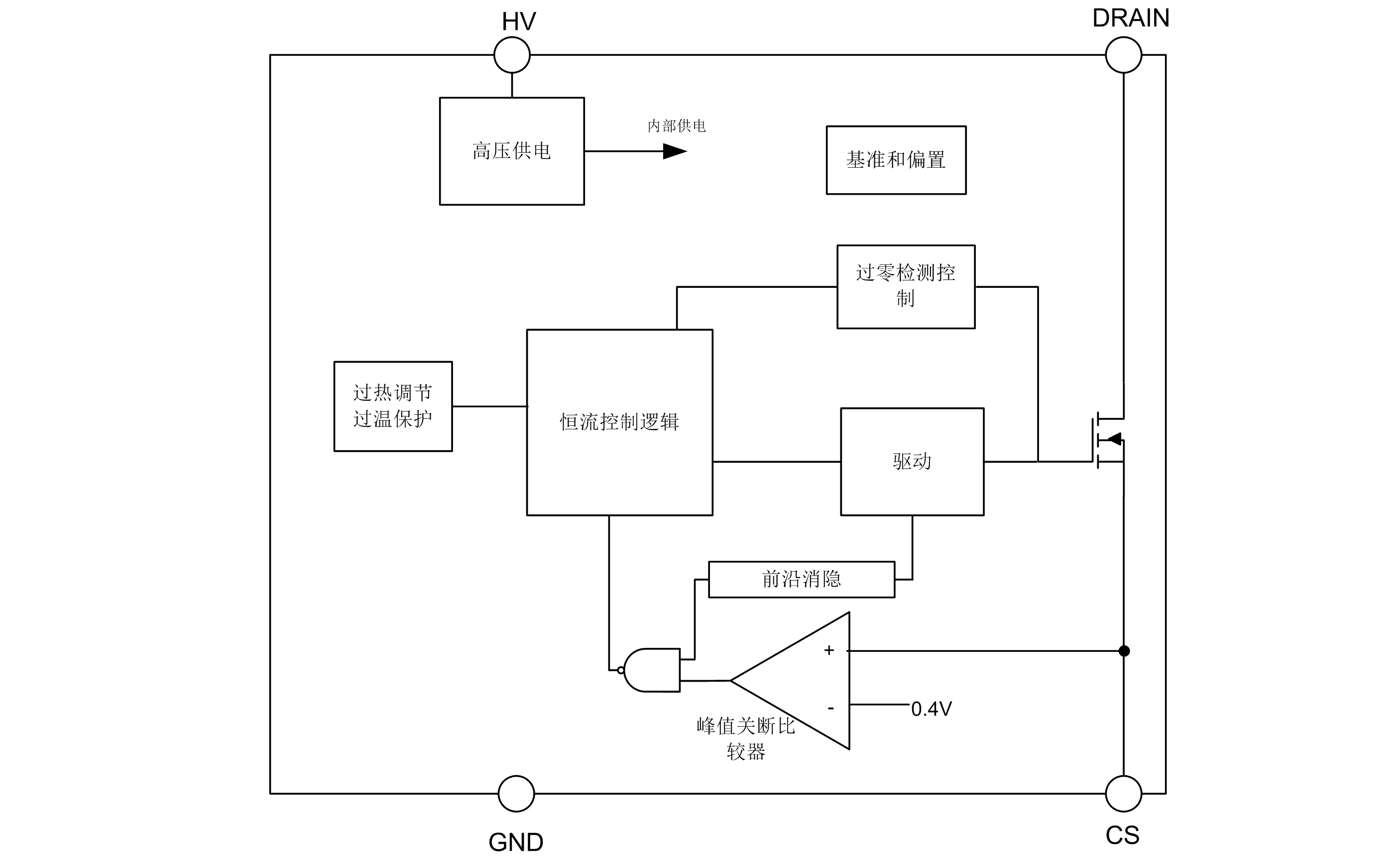

SDH771XL內置高壓供電電路，無需啟動電阻和輔助繞組即能實現芯片的自主供電，同時更省去了傳統的外置電源電容，在加快系統啟動的同時又極大地節省了系統成本。電路工作在電感電流臨界導通模式，采用特有的高精度電流采樣技術，結合內部補償，能獲得高恒流精度和優異的線性/負載調整率。
SDH771XL內部集成多種保護功能，包括輸出短路保護、逐周期過流保護、過熱調節、采樣電阻開路保護等，增強了系統的安全性和可靠性。
合封500V高壓功率MOSFET，性能穩定
集成高壓供電，無啟動電阻、無VCC電容
精確恒定電流（<±3%）供給LED
輸出短路保護
過熱調節功能
過溫保護功能
逐周期過電流保護
無輔助繞組
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SDH7711CSL | SOP-7-225-1.27 | / | 無鹵 | 料管 | |
| SDH7711CSLTR | SOP-7-225-1.27 | / | 無鹵 | 編帶 | |
| SDH7711BSL | SOP-7-225-1.27 | / | 無鹵 | 料管 | |
| SDH7711BSLTR | SOP-7-225-1.27 | / | 無鹵 | 編帶 | |
| SDH7711ASL | SOP-7-225-1.27 | / | 無鹵 | 料管 | |
| SDH7711ASLTR | SOP-7-225-1.27 | / | 無鹵 | 編帶 | |
| SDH7711SL | SOP-7-225-1.27 | / | 無鹵 | 料管 | |
| SDH7711SLTR | SOP-7-225-1.27 | / | 無鹵 | 編帶 | |
| SDH7712SL | SOP-7-225-1.27 | / | 無鹵 | 料管 | |
| SDH7712SLTR | SOP-7-225-1.27 | / | 無鹵 | 編帶 | |
| SDH7712DL | DIP-8A-300-2.54 | / | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDH771XL | 173 | 2022-01-26 | SDH771XL 說明書 |
