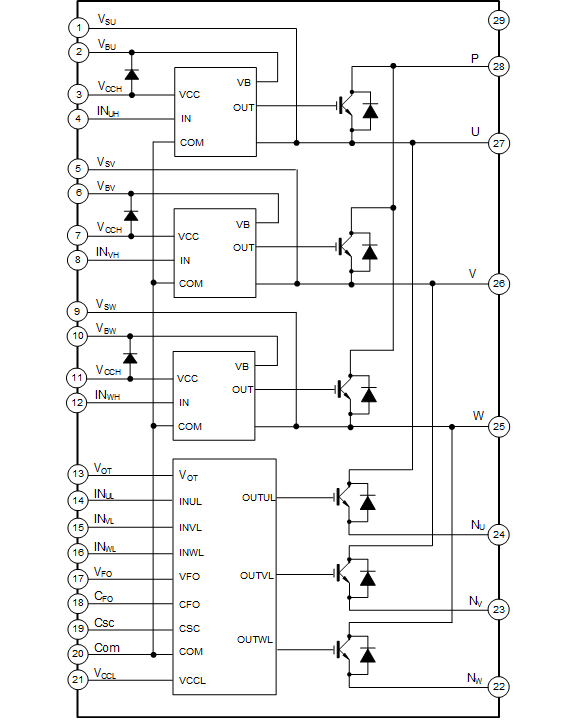

SDM50N60FA是高度集成、高可靠性的3相無刷直流電機驅動電路，主要應用于中高功率的變頻驅動，如伺服器、變頻器、空調等。其內置了6個低損耗的IGBT管和3個高速半橋高壓柵極驅動電路。
SDM50N60FA內部集成了欠壓、短路、溫度輸出等各種電路，提供了優異的保護和寬泛的安全工作范圍。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM50N60FA采用了高絕緣、易導熱的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合要求緊湊安裝的應用場合。
內置6個600V/50A的低損耗IGBT
內置高壓柵極驅動電路
內置欠壓保護、過流保護和溫度輸出
內置自舉二極管
完全兼容3.3V和5V的MCU的接口，高電平有效
3個獨立的負直流端用于變頻器電流檢測的應用
報警信號：對應于低側欠壓保護和短路保護
封裝體采用DBC設計，熱阻極低
絕緣級別：2500Vrms/min
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|

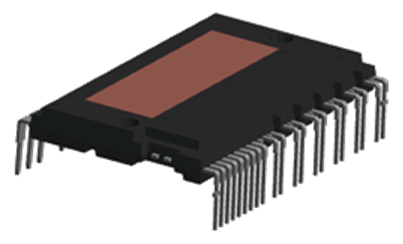

| SDM50N60FA | DIP-29A | SDM50N60FA | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SDM50N60FA | 315 | 2023-02-08 | SDM50N60FA 簡要版說明書 |
