SC5864C作為一顆高度集成的音頻SoC，集成Cortex-M0進行應用層開發和低功耗管理，配以高性能音頻專用DSP進行音效處理，同時還集成SARADC，USB，SD/MMC等控制器，以及高性能音頻CODEC。

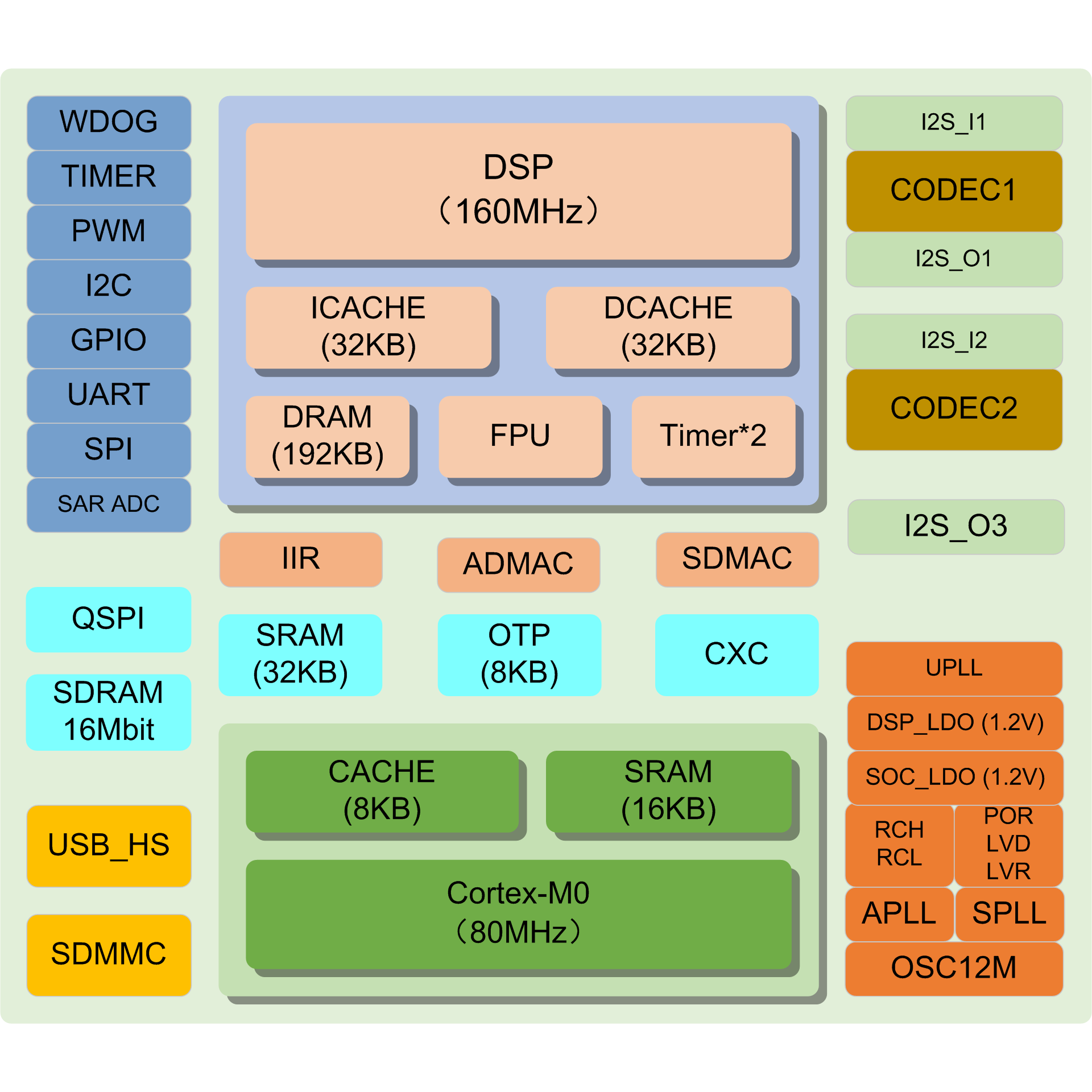

芯片架構
DSP
5級流水線，最高工作頻率160MHz；
32bit/16bit乘法：MAC16，MUL16，MUL32；
32bit整數除法；
單精度浮點運算；
專用硬件音頻加速引擎；
32KB指令Cache，32KB數據Cache，支持WB/WT；
集成Local SRAM；
MCU
高性能Cortex-M0，最高工作頻率80MHz；
內建8KB Cache，分四個地址區域，獨立配置是否Cache；
支持降頻工作，最高總線頻率四分之一；
時鐘和電源管理
外接12MHz晶振；
內置RCL和RCH；
內置系統PLL，音頻PLL和USB PLL；
內置雙1.2V LDO；
支持降頻、STOP等多種低功耗工作模式；
存儲控制器
SPI Flash控制器
支持SPI Flash 1/2/4線模式；
支持核心直接在SPI Flash上運行；
SRAM
內置240K SRAM，系統32KB+16KB，DSP 192KB；
支持Byte，Half-word，Word讀寫；
SDRAM控制器
高效SDRAM控制器，支持16bit位寬操作；
支持Self-refresh，Power Down等SDRAM低功耗模式；
內部疊封2MB SDRAM；
外設接口
音頻CODEC
內置立體聲audio ADC，SNR 100db(A-weight，Line in)；
支持立體聲模擬MIC輸入，支持ALC功能；
內置立體聲audio DAC，SNR 100db(A-weight，Line out)；
USB_HS
內置USB2.0高速PHY；
符合USB標準2.0；
支持控制、批量、中斷和同步傳輸；
內置2KB SRAM；
內置Normal和Scatter-Gather DMA傳輸；
SD/MMC
符合SD2.0，MMC4.3標準規范；
支持1-bit模式；
內置Normal和鏈式DMA傳輸；
UARTx3
提供3個UART？椋
高速UART1內置64深度FIFO，UART2深度8，UART3深度16；
支持數據位和停止位可編程；
支持奇偶檢驗或者無校驗；
支持接收、發送FIFO中斷；
UART1/UART3支持PDMA模式；
I2C
支持標準、快速和高速三種模式；
支持Master和Slave模式；
SPI
支持SPI標準4線協議；
內建獨立8x32發送和接收緩存；
支持PDMA模式；
PWM
支持預置分頻；
16位計數精度；
ADC
6路模擬輸入通道，10bit精度；
GPIO
兩組GPIO控制器；
獨立上拉電阻使能；
驅動能力選擇（2/4/8/24mA）；
支持每個IO的中斷可配，沿或者電平觸發；
